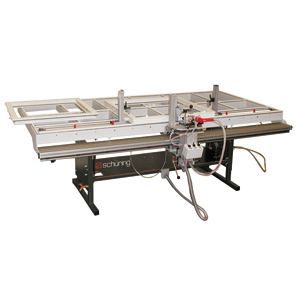

Zum Anschlagen von Einbohrbändern am Flügel.
Mit automatischer Mittenzentrierung und Anschlagsystem.
Ausgerüstet mit einer Bohr- und Eindreheinheit für Bänder mit manuellen Vorschub.
Arbeitshöhe stufenlos einstellbar. Tischauflage mit Gleitbürsten.

Funktionsablauf:

Flügelbearbeitung:
Arbeitsgang 1
Bei auseinander gefahrener Stellung der Mittenzentrierung wird der Flügel aufgelegt (Aufdeck nach oben) und über die Mittenzentrierung fixiert und gespannt. Die gewünschten Masse werden über die Maßskala eingestellt.

Arbeitsgang 2
Der Bohrkopf wird über eine Zentrierleiste fixiert und die Löcher für die Einbohrbänder werden vorgebohrt. Die Einbohrbänder (Flügelteil) werden über eine Eindrehvorrichtung bis zum automatischen. Tiefenanschlag eingeschraubt. Nach dem Auseinanderfahren der Mittenzentrierung wird der Flügel entnommen.

Rahmenbearbeitung
Arbeitsgang 3
Der Rahmen wird zwischen die auseinander gefahrene Mittenzen-trierung eingelegt und pneumatisch zentriert und gespannt (Aufdeck nach unten).

Arbeitsgang 4
Die schon bei der Flügelbearbeitung eingestellten Maße werden wieder angefahren und über die Zentrierleiste fixiert. Die Bohrschablone wird auf dem Rahmen fixiert und abgebohrt. Nach dem Öffnen der Mittenzentrierung werden die Einbohrbänder (Rahmenteil) verschraubt und der Rahmen entnommen. Danach beginnt wieder Arbeitsgang 1.
